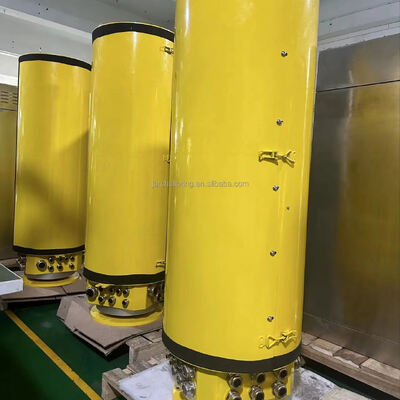

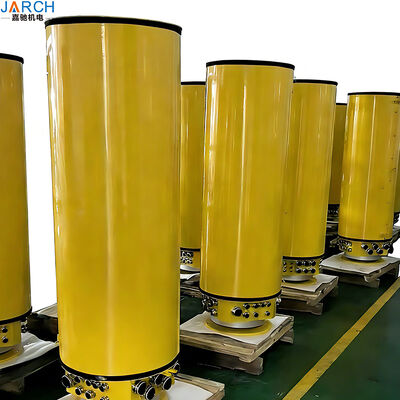

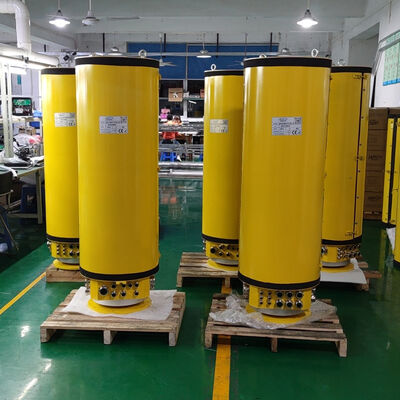

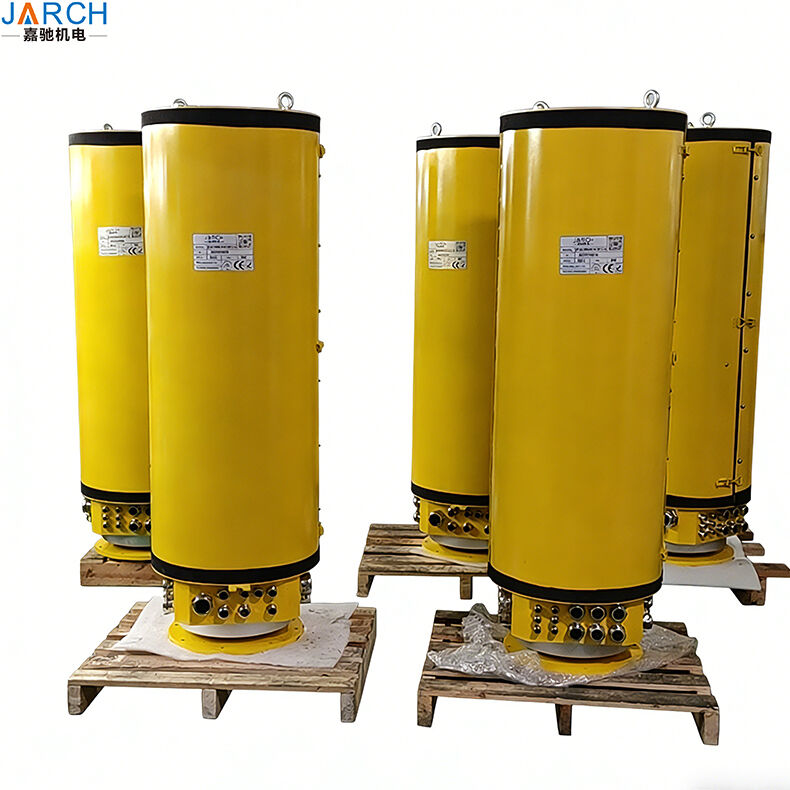

Wielkiego napięcia kablowy rolka Slip Ring wieżny żuraw 12,5kv slip Ring centralny kolektor Ring dla 15kv żuraw

1O pierścieniu.

Pierścienie ślizgowe to urządzenia elektromechaniczne do przesyłania energii elektrycznej, sygnałów sterowania i/lub danych z stacjonarnej do obracającej się konstrukcji (lub odwrotnie).Oferujemy pełną gamę pierścieni ślizgowych do przesyłania napięcia od mV do 36 kV i prądu od mA do 3600 AWszystkie serii nadają się do mieszania sygnałów i danych. Dostosowane rozwiązania mogą osiągać nawet 13000 A i 43,2 kV. Zawsze stosujemy najlepszą technologię, aby zaspokoić Twoje potrzeby:podwójne lub wielokrotne szczotkiW zależności od wymagań Twojej aplikacji możemy dostarczyć kompozycje od kilku do kilkuset słupów.Zestawy pierścieni ślizgowych mogą być dostarczane jako otwarte, “niezamknięte” typy do specjalnych dostosowań klienta lub całkowicie zamknięte obudową z tworzyw sztucznych lub metalu o dużym działaniu, odpowiednią nawet do niebezpiecznych miejsc.Dodatkowe sprzęgły obracające są dostępne dla płynów lub gazów i można zintegrować obrotowe światłowodowe.

2.Przegląd produktu:

Nasze przemysłowe pierścienie ślizgowe JARCH są zaprojektowane, aby zapewnić niezawodną transmisję mocy, sygnałów i danych w zastosowaniach rotacyjnych.są szeroko stosowane wturbiny wiatrowe, robotyka, żurawie, maszyny do pakowania i sprzęt medycznyDzięki niskim poziomom hałasu elektrycznego, stabilności przy dużych prędkościach i długiej żywotności, nasze pierścienie ślizgowe zapewniają ciągłe 360Crotacja bez splątania kabli.

3. ŻurawSparametry pierścienia warg:

3.1 Nazwa części: Przewodzący pierścień ślizgowy JSR-BCX-8P400-9P150-20P25-10S

3.1.1 Temperatura środowiska pracy: -40°C ~ + 40°C

3.1.2 Poziom ochrony: IP64

3.1.3 Napięcie robocze: DC 24 V/AC400 V

3.1.4 Prędkość robocza: 0~2 obr./min

3.1.7 Opór izolacyjny: 500 MΩ, wartość wahań oporu dynamicznego mniejsza niż 30 m Ω

3.1.8 Liczba pierścieni: łącznie 62 pierścienie,

3.1.9 Prąd pierścieniowy zasilania:

8 pierścieni - 400 А, ED100%, 400 V

9 pierścieni - 150 А, ED100%, 400 V

20 pierścieni - 21 А, ED100%, 400 V

10 pierścieni - 20 mA, ED100%, 10V:

Masa ciała: 160 kg

3.2 Rysunek wyglądu i wymiarów montażu

4.Pierścień ślizgowy

1. Rzeczywiste i trwałe

*** Zbudowany z kontaktów z złotymi stopami i zaawansowaną technologią szczotki dla minimalnego zużycia.

***Bezobsługowa eksploatacja z żywotnością przekraczającą 10 milionów obrotów.

*** Wysoka odporność na temperatury od -40 do 80 stopni Celsjusza, odpowiednia do trudnych warunków.

2- Wyższa integralność sygnału.

***Niski poziom hałasu elektrycznego (< 0,5 oporu kontaktowego) zapewnia stabilną transmisję.

***Wspiera mieszane przesyłanie mocy, sygnałów Ethernet (CAT5/CAT6), USB, wideo HD i czujników.

*** Idealny do serwo silnika zwrotnego, sygnałów kodujących i busy CAN w automatyce.

3Kompaktny i wszechstronny projekt

*** Dostępne w kapsułkach, w kapsułkach z dziurą i w rodzajach naleśników.

***Miniaturowe pierścienie ślizgowe (od 10 mm średnicy) do zastosowań o ograniczonej przestrzeni, takich jak łącza robotyczne i kamery CCTV.

***Wykonalne rozmiary otworów (6mm do 300mm) i konfiguracje obwodów (1 do 100+ obwodów).

4Zbudowany na trudne warunki.

***Ochrona IP54, IP65 lub IP67 dostępna dla odporności na kurz i wodę.

***Koszyny odporne na korozję, idealne do morskich farm wiatrowych, zastosowań morskich i dźwigów zewnętrznych.

*** Wysoka odporność na wibracje i wstrząsy dla maszyn ciężkich.

5. Stosowania (w przypadku zastosowania):

Energetyka wiatrowa: systemy kontroli wysokości, napędy przechylenia, monitorowanie stanu.

Robotika: ramiona robotów, roboty współpracujące (coboty), AGV, roboty spawalnicze.

Obsługa materiałów: dźwigi z bramką, dźwigi z zestawkami, stoły obrotowe, linie pakowania.

Medycyna i obrona: tomografy, systemy radarowe, kamery panoramiczne.

Automatyka przemysłowa: krążące etapy, tabele indeksowania, zarządzanie kablami.

RFQ

1Czy wszystkie opublikowane pozycje standardowe mają rysunki 2D i 3D?

Tak, oczywiście. Wyślij e-mail na adres kris@szjarch.cn, aby uzyskać więcej informacji.

2Jakie średnie pierścienie ślizgowe można dostosować i jakie parametry są wymagane?

Za pośrednictwem nośnika: gazu, cieczy, prądu, ethernetu, światłowodu, mieszania gazu, cieczy i prądu itp.

3. W przypadku elektrycznych pierścieni ślizgowych wymagane są poniższe parametry:

a. liczba obwodów (liczby pierścieni), prąd, napięcie, prędkość obrotowa, temperatura, stopień ochrony;

b. Czy potrzebny jest sygnał nadający? Jakie sygnały? Czy sygnał powinien być osłonięty?

c. średnica wewnętrzna (ID), wymagana długość, szerokość, wysokość.

maksymalna wysokość powinna być mniejsza niż XX mm.

4W przypadku pierścieni ślizgowych pneumatycznych lub hydraulicznych wymagane są poniższe parametry:

Nasze pierścienie ślizgowe mogą przesyłać prądy pneumatyczne (próżnia, powietrze, gaz...), hydrauliczne (olej, woda, zimny płyn...), itp.

b. ciśnienie, prędkość obrotowa, temperatura przekazywanego medium;

c. Rozmiar portu: G1/8 lub PT1/4, itp.;

d. średnica wewnętrzna (ID), wymagana długość,szerokość, wysokość; jakiekolwiek szczególne wymagania dotyczące nich? Na przykład maksymalna wysokość powinna być mniejsza niż XX mm.

e. dopuszczalny maksymalny moment obrotowy pierścienia ślizgowego;

f. Jak je zamontować?

5. W przypadku sieci Ethernet wymagane są poniższe parametry:

a. 1000M lub 100M;

b. liczba obwodów (liczby pierścieni), prąd, napięcie, prędkość obrotowa;

c. Czy potrzebny jest sygnał nadający? Jakie sygnały? Czy sygnał powinien być osłonięty?

d. średnica wewnętrzna (ID), wymagana długość, szerokość, wysokość.

6Prawidłowa instalacja, praca przy maksymalnej prędkości obrotowej i odpowiednie środowisko sprzyjają wydłużeniu żywotności pierścieni ślizgowych.
